基于CAN總線的PT100溫度監控系統

　　pt100溫度傳感器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表。主要用于工業過程溫度參數的測量和控制。帶傳感器的變送器通常由兩部分組成：傳感器和信號轉換器。傳感器主要是熱電偶或熱電阻；信號轉換器主要由測量單元、信號處理和轉換單元組成（由于工業用熱電阻和熱電偶分度表是標 準化的，因此信號轉換器作為獨立產品時也稱為變送器），有些變送器增加了顯示單元，有些還具有現場總線功能。
　　CAN的高性能和可靠性已被認同，并被廣泛地應用于工業自動化、船舶、醫療設備、工業設備等方面。現場總線是當今自動化領域技術發展的熱點之一，被譽為自動化領域的計算機局域網。它的出現為分布式控制系統實現各節 點之間實時、可靠的數據通信提供了強有力的技術支持。CAN屬于現場總線的范疇，它是一種有效支持分布式控制或?qū)崟r(shí)控制的串行通信網絡。較之許多RS-485 基于R線構建的分布式控制系統而言，基于CAN總線的分布式控制系統有明顯的優越性。

　　一、性能特點：
　　1、將PT100溫度傳感器智能化，內置MCU及存儲空間，及自行計算。
　　2、PT100采用進口模塊A級，精度高可0.05-0.1℃。溫度范圍可-50℃-150℃。
　　3、只能PT100傳感器具有唯一編號及電子識別編號，數據方便識別。
　　4、通信控制采用CAN總線，保證通信穩定。
　　5、數據自動采集無人值守，數據直接上傳平臺，用戶可隨時接入網絡查看。
　　6、可實時短信報警。
　　7、節點數量不限制。通信距離可達5km。
　　8、采集終端通過GPRS數據上傳至云平臺。

　　傳感器性能對比：

溫度傳感器	精度	量程	智能化	內置存儲空間	編號
PT100智能	±0.05℃	-50℃--150℃	帶MCU及AD	可存1600條數據	唯一編號及自行編號
18B20	±0.5℃	-20℃--80℃	單總線		人工編號

　　總線傳輸對比：

總線	距離	節點	容錯率	穩定
單總線	1km	256	一般	一般
CAN總線	5km	不限制	汽車總線	穩定性強

　　展示方式：

展示方式	可接用戶	數據分析	報警	數據導出	測點分布
工控機	工控機前瀏覽	無	無		二維圖像
Web網頁	不限用戶隨時接入網站查看數據	曲線及可加算法模型	短信及網頁聲光報警	可導出execl格式	可按分布圖實時顯示

　　二、工作參數
　　1、電源：DC12V/0.03A(單節點)
　　2、遠程傳輸可GPRS，可無線電臺或ZigBee自組織網絡。
　　3、節點數理論可無限擴張。

　　三、現場布置
　　1、現場安裝好傳感器，即布置好各節點物聯網關。
　　2、各點傳感器編設好自編號及名稱配置至云平臺。
　　3、現在接線盒保護接線端子。
　　4、通電，配置無線采集箱與平臺的連接（首次配置，之后無須操作）。

　　四、應用設計

PT100溫度監控系統應用設計

　　無線傳輸可采用多樣式，可以自組織無線網絡在匯聚到GPRS采集箱與云服務器連接

　　五、數據展示：

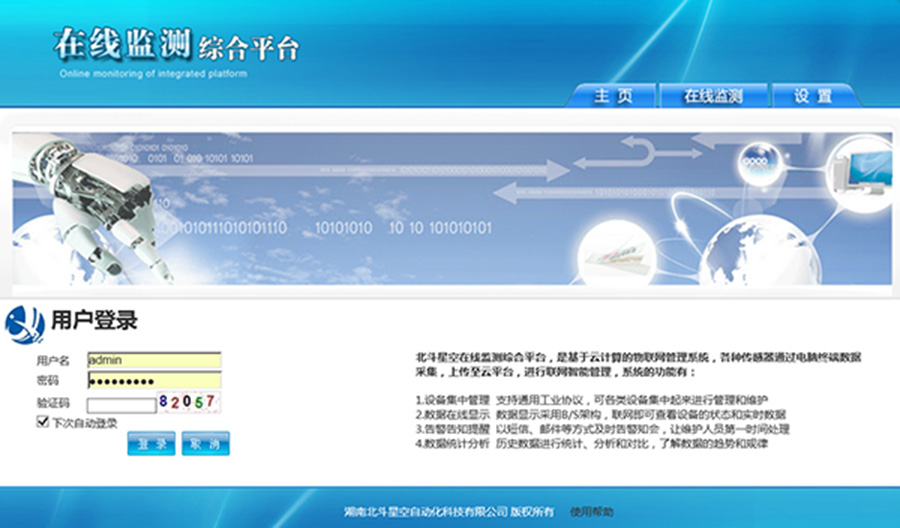

　　數據展示主要是web網頁，任何用戶只要接入Internet網絡登錄網頁且登錄賬號密碼即可有權限查看數據。
　　數據主要實時數據、曲線分析、分布圖展示數據、報警信息等，數據可導出execl格式。
